«Інженер-пенсіонер» пропонує «оптимізувати» вікна, щоб зменшити втрати тепла

Зменшити витрати на обігрів приміщень оптимізацією конструкції вікна пропонує пан Самардак.

Визначення показників теплоізоляції вікон в приміщеннях всіх видів проводилось в Україні з 1997 року, а в Канаді (Квебек) з 2014 року. Дослідження свідчить, що і в Україні і в Канаді до середини ХХ століття переважали зовнішні рами з одним склом, яка розташовувалась на рівні поверхні зовнішньої стіни, а внутрішня – на рівні стіни приміщення.

При такій конструкції вікна площа тепло поглинання з кімнати і площа тепловиділення через вікно на вулицю були однакові і дорівнювали площі вікна.

Тепловтрати з приміщення через вікно були мінімальні. Процес турбулізації повітря при вітрі перед склом зовнішньої рами був відсутній. Теплоізоляційний шар сухого повітря між зовнішнім і внутрішнім склом сягав 200-400 міліметрів. Внутрішня і зовнішня віконні рами вставлялись в дерев’яний короб теплоізольований від стіни войлоком, або скловатою.

Сучасні металопластикові вікна мають товщину сухого повітря між стеклами від 20 до 40 міліметрів. При цьому четверні в склопакетах металеві, а ущільнювач гумовий з високим коефіцієнтом теплопередачі.

Розміщуються такі вікна посередині товщини стіни. При цьому площа теплопоглинання і тепловиділення через відкоси і підвіконник становить 1,5-2 площі вікна. Утворена з вулиці відкосами і підвіконником «ніша» в разі вітру забезпечує інтенсивне обертання холодного повітря перед зовнішнім склом, що приводить до різкого тепла відводу тепла з приміщення.

При замірах пірометром температурного поля на внутрішньому склі металопластикової рами з трьома стеклами. При морозі -20°С і вітрі приблизно 5 м/с при температурі в кімнаті+200С температура на склі коливалась від +11 до -20С (обмерзання знизу біля гумового ущільнювача). Під вікнами були розташовані радіатори водяного обігріву.

Такі коливання температури на вікнах по відношенню до температури в приміщенні створюють протяги, що сприяють захворюванню людей.

З 1995 року і по сьогодні як підприємець з сім’єю виготовили і змонтували близько 500 віконних блоків, як в сільських будинках, так і в міських квартирах:

На фото:

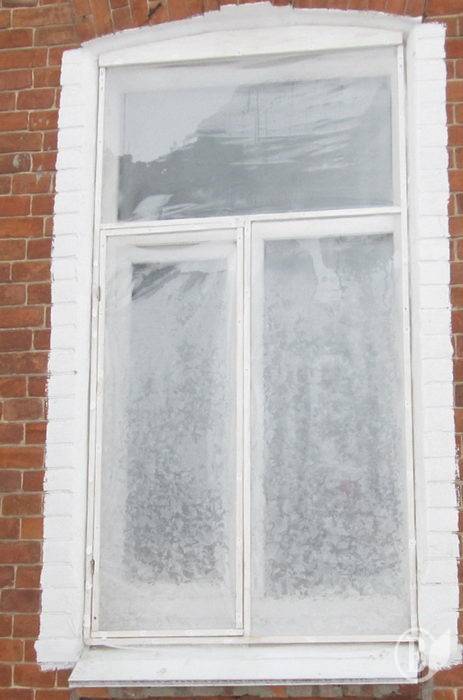

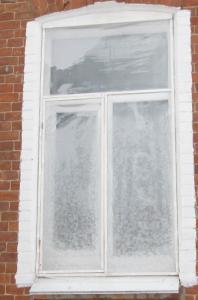

• - економний варіант теплоізоляції «зовнішньої ніші» за рахунок установки на рівні зовнішньої поверхні стіни рамки з прозорими плівками;
• - економний варіант теплоізоляції «внутрішньої ніші» на рівні поверхні стіни кімнати за рахунок установки дерев’яної односклової віконної рами.

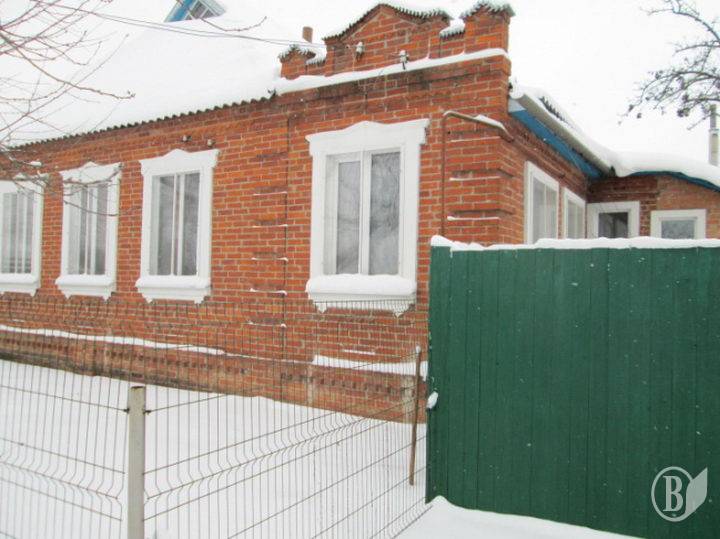

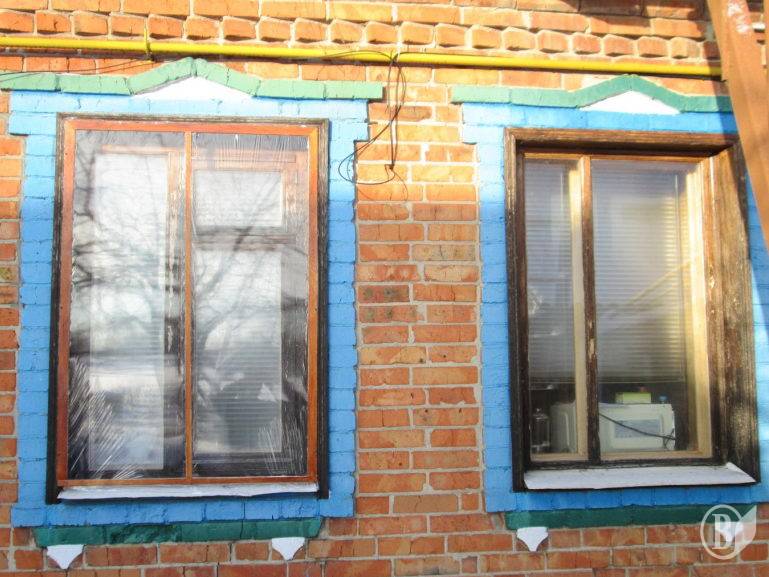

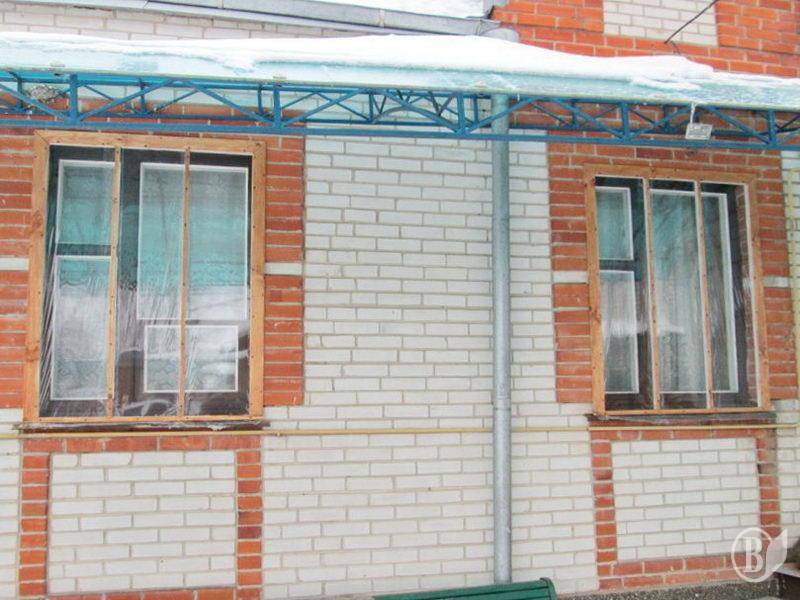

• - приклади оптимальної конструкції вікна в приватних будинках.

На малюнках-схемах:

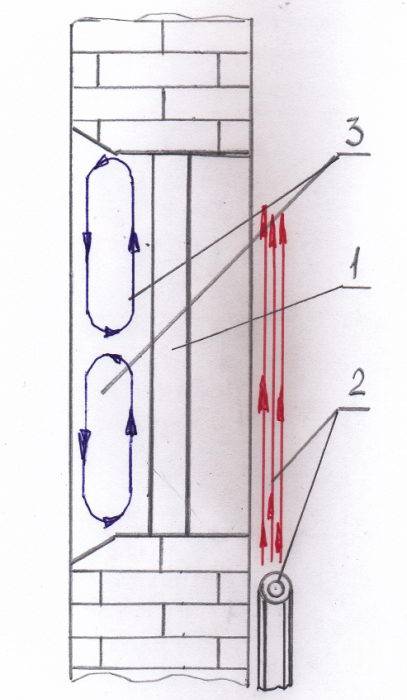

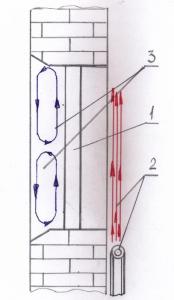

1. - схема теплових потоків у віконному отворі: 1 - металопластикове вікно; 2 - теплові потоки від обігрівача; 3 - турбулентні потоки в ”ніші” перед вікном;

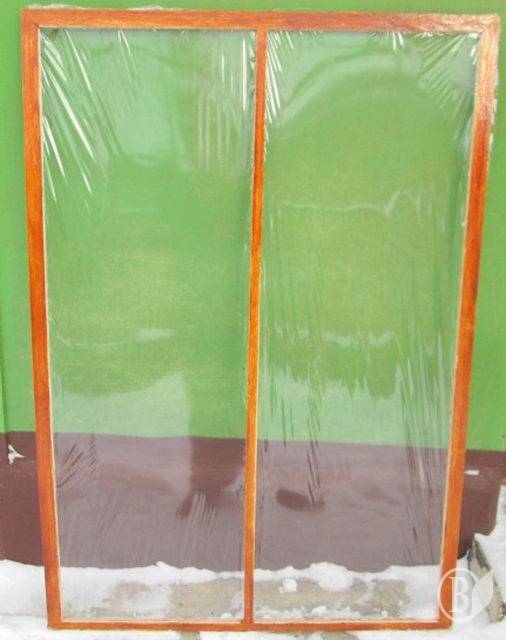

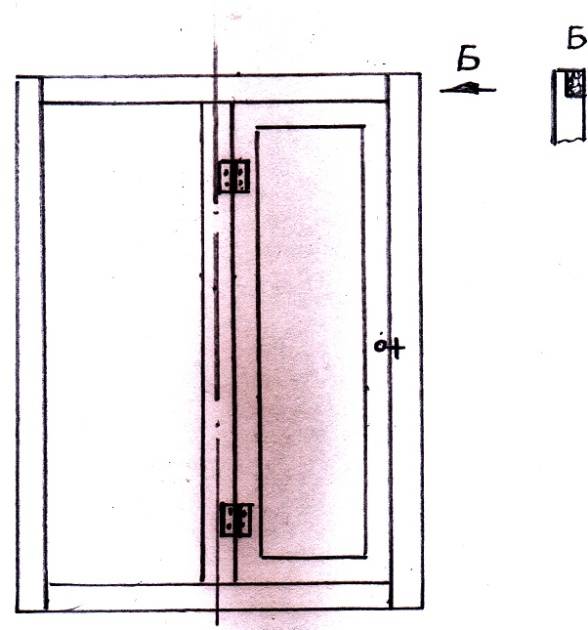

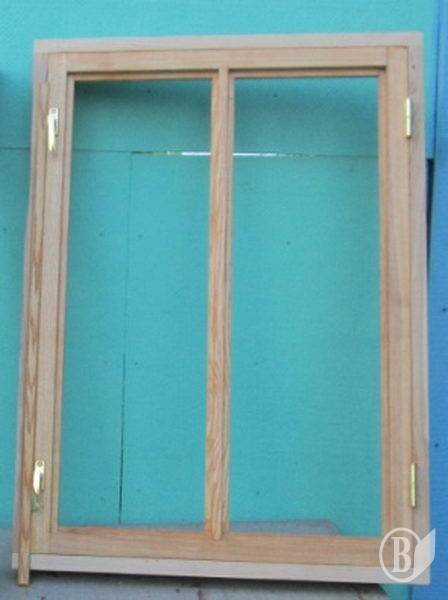

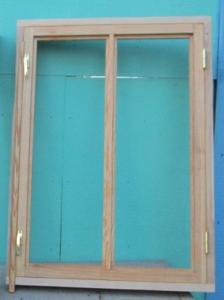

2. - приклад уніфікованої конструкції рамки для плівки.

При оптимальній конструкції вікна (наприклад, дві металопластикові, або дві дерев’яні рами) температура на склі внутрішньої рами (мороз до -20°С і вітер до 15 м/с) менша від температури в кімнаті на 2-4°С.

Інженер-пенсіонер О.П. Самардак,
с. Нижня Сироватка, Сумський район

* * *

В Чернігові також деякі місцеві «інженери-пенсіонери» пропонують спосіб теплової модернізації вікон, але не в приватних хатах, а типових радянських квартирних вікон.

При цьому, як запевняє автор, така нехитра модернізація допомагає і взимку, і влітку:
